„RockChip RK3576“ antros kartos 8 nm aukšto našumo AIOT platforma yra didelio našumo, mažos galios SOC (sistemos ant mikroschemos) procesorius, tinkamas įvairiems taikymo scenarijams, tokiems kaip ARM pagrįsti kompiuteriai, kraštų skaičiavimo įrenginiai ir asmeniniai mobiliųjų interneto prietaisai. Jis naudoja aštuonių branduolių procesorių, pagrįstą ARM architektūra, integruoja nepriklausomą 6TOPS (TERA operacijų per sekundę) NPU (neuroninio tinklo keturračių apdorojimo bloką), integruojami keli skaičiavimo branduoliai, tokie kaip GPU, MCU, VPU, ir turi turtingą periferinę sąsają, kad atitiktų sudėtingus scenos reikalavimus daugybe. Be to, RK3576 taip pat palaiko UFS (universalią „Flash“ saugyklą) saugyklą, užtikrinančią efektyvias duomenų saugojimo ir skaitymo galimybes.
„ThinkCore“ technologija, skirta „ARM Embedded Development“, šiuo metu sukūrė RK3576 pagrindinę lentą ir palaiko pritaikymą ir masinę gamybą

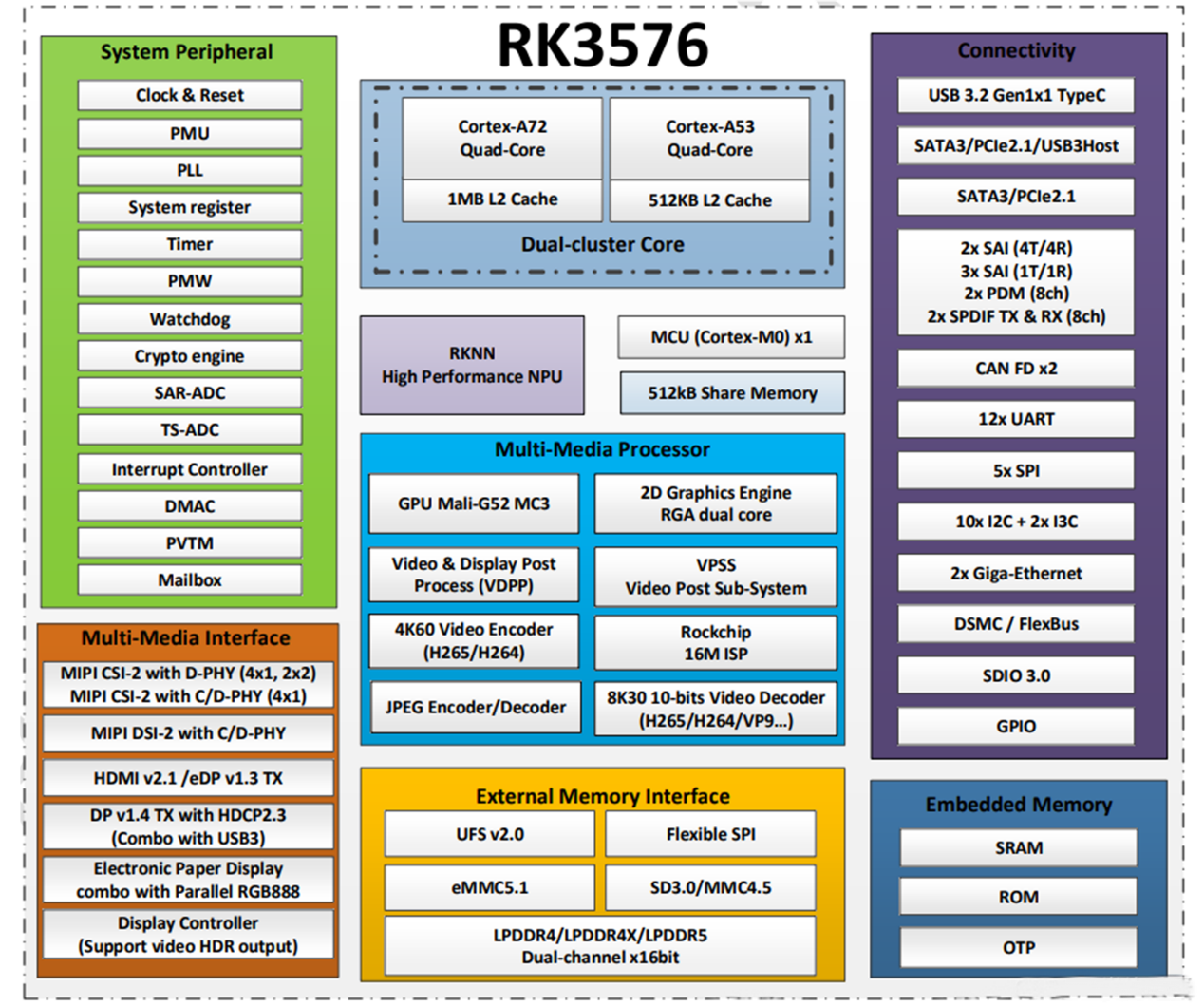

2. 2. RK3576 Specifikacijos analizė
CPU:
Aštuonių šerdies rankos procesorius su 4 „Cortex-A72“ šerdimis (2,2 GHz) ir 4 „Cortex-A53“ šerdys (1,8 GHz)
Į vartotoją orientuota ARM „Cortex-M0 MCU“ esant 400MHz
GPU:
ARM MALI-G52 MC3 @ 1GHz
Palaiko „OpenGL ES 1.1“, 2.0 ir 3.2
Palaikymas „Volcano 1.1“
Palaiko „OpenCl 2.0“ visą profilį
Palaiko AFBC (rankos rėmo buferio suspaudimas)
DDR:
Dvigubas 32 bitų LPDDR4/LPDDR4X/LPDDR5
VPU:
8KP30 H.265, AV1, VP9, AVS2 vaizdo dekoderis
4KP120 H.265, AV1, VP9, AVS2 vaizdo dekoderis
4KP60 H.265, H.264, AV1, VP9, AVS2 vaizdo dekoderis
4KP60 H.264/H.265 Vaizdo kodavimo įrenginys
4KP60 MPEG kodavimo įrenginys ir dekoderis

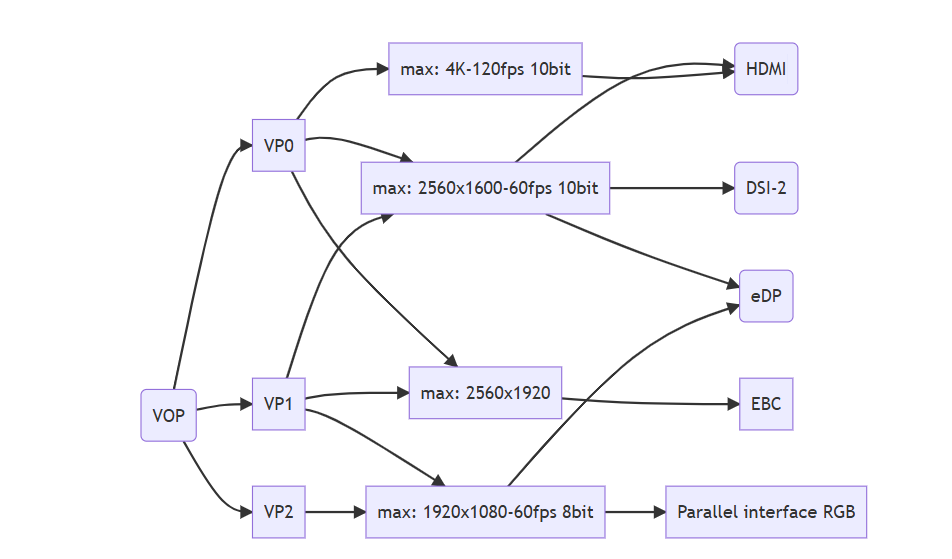

GTC:
HDMI 2.1 4KP120 /EDP 1.3 COMBO TX @ 4KP60 COMBO TX
MIPI DSI-2 TX @ 4K60
„DisplayPort 1.4 TX @ 4K120“
EPD (elektroninis popieriaus ekranas) TX @ 2560x1920
Lygiagrečia sąsaja (RGB888) TX @ 1080P60
1. Palaikykite trigubą ekrano ekraną 2.5K+2K+2K
2. 2. Dviejų ekranas 4K+ 2K
NPU:
Int8 skaičiavimo galia yra 6 viršus
Palaikykite dvigubas šerdis, dvigubos šerdys gali veikti kartu arba savarankiškai
Palaikymas Int4, Int8, Int16, FP16, BF16 ir TF32 skaičiavimas su 1MB vidiniu SRAM
Palaikykite kelių užduočių, daugialypės terpės lygiagrečių Q apdorojimo palaikymo palaikymo giluminio mokymosi sistemą: „Tensorflow“, „Caffe“, „Tflite“, „Pytorch“, „Onnx NN“, „Android NN“ ir kt.
RGA (2D grafikos variklis):
„RockChip RGA V2.5“ variklis, dviguba šerdies maksimali skiriamoji geba: šaltinio vaizdas 8192x8192, tikslinis vaizdas 4096x4096 Palaikymo bloko perdavimas ir skaidrumo režimo spalvų užpildymas, įskaitant gradiento užpildymą ir modelio užpildymą
Palaikykite alfa maišymą, įskaitant pasaulinę alfa, alfa už pikselį ir gradientą
Palaikykite bet kokį ne didelio mastelio santykį nuo 1/16 iki 16
Palaikymas 0, 90, 180, 270
Vaizdo įrašas
16 m taškų IPT su HDR (iki 120dB)
Palaiko 3 MIPI CSI-2 sąsajas
1 MIPI CSI-2 su D-PHY (4x1, 2x2)
1 MIPI CS1-2 su C/D-PHY (4x1)
Dvi 4 juostos D-PHY V1.2 sąsajos
Kiekvieną sąsają galima sukonfigūruoti kaip 2x2 duomenų kanalo prievadą
Viena 4 juostų (arba 3 duomenų tripletas) C/D-PHY
D-PHY yra v2.0, kurio kanalo greitis yra 4,5 Gbps
C-PHY yra v1.1, kurio tripletas yra 2,5 GSPS
Kiekvienas prievadas palaiko 4 virtualius kanalus
DVP sąsaja
Vienas DVP 8/10/12
16 bitų
1/10/12/16 bitai, iki 150MHz I/O Dažnio atrama BT.601/BT.656 ir BT.1120 VI sąsajos. Pikselių laikrodžio, horizontaliojo sinchronizavimo ir vertikalaus sinchronizavimo palaikymo dvigubai. Bt.656/bt.1120
Saugojimas
UFS 2.1 su HS-G3 (12 Gbps)
FSPI (aštuoni kanalai)
EMMC 5.1
SDMMC 3.0
Fotoaparatas, jei
2 MIPI CSI-2 su D-PHY (gali būti sudarytas iš 4x1 arba 2x2)
1 MIPI CSI-2 su C/D-PHY (4x1)
1x 8110112116 bitų DVP
Vaizdo kokybė-„DeInterliaving“, „Denoisizing“, „Mascing“, valdymo variklis, aštrumas, kraštų išlyginimas, DCI-HIST, 3D-LUT, ACM, HDR
Garso įrašas
I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2CH + 2x 4CH)
Tinklas
2x RGMI sąsajos, t. Y. Dvigubas „Gigabit Ethernet“
. USB
1x USB 3.2 Gen 1, palaiko C tipo ALT režimą naudodamas „DisplayPort“
. PCLE
1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 Multipleksuotas prievadas
1 PCLE 2.1/SATA 3.1 Multipleksuotas prievadas
Kiti 1/0
Can Fd, I2C, SPI, UART, GPIO
Saugumas („ARM TRUPZONE SECIFER Prathrate“)
ARM TRUSTZONE SECIFER PLIXIRACIJA
Saugios įkrovos/raktų kopėčios/OTP
„Crypto Engine“ (RSA, ECC, Hash, DES, AES, SHA, SM)
Paketas:16x17 mm, 0,65 žingsnis, FCCSP paketas
