„RK3588“ lentos kūrimo lenta siekia įgalinti lanksčius derinius tarp pagrindinės plokštės ir funkcinių potrinių plokščių (nešiklio plokštės), pritaikydama modulinį dizainą ir naudojant standartizuotas sąsajas (pvz., PCIE, MXM, greitaeigių plokščių iki lentos jungtys)
Palyginus su integruotu plokštės ar vienos plokštės kompiuteriu, plokštės ir lentos pagrindinės plokštės dalijasi šie pagrindiniai pranašumai:
| Pranašumas | B2B plėtros lentos | Tradicinės MCU lentos |
| Išplėtimas | Modulinis, karštas kvalifikuotas | Fiksuoti periferiniai įrenginiai, megztinės laidai |
| Signalo kokybė | Palaiko GHZ lygio signalus | Tik mažo greičio GPIO/UART |
| Vystymosi greitis | Pakartotinai naudokite patvirtintus modulius | Reikia viso aparatinės įrangos pertvarkymo |
| Naudokite atvejus | Sudėtingos sistemos (AI/Industrial) | Paprastas valdymas (jutiklio registravimas) |
● Galingas SOC: „Rockchip RK3588“ (8 branduolių „Cortex-A76/A55“, 6TOPS NPU)
● Modulinė dizainas: lanksčios B2B jungtys, skirtos pasirinktiniam išplėtimui
● Didelės spartos sąsajos: PCIE 3.0, USB 3.1, Dvigubas „Gigabit Ethernet“, SATA
● Daugiafunkcis: palaiko 8K@60FPS + 4K@60FPS Vienu metu išėjimo
● Pramoninės klasės: nuo -40 ° C iki +85 ° C Veikimas
● Turtingos sąsajos: „Mini PCIE“, M.2 M raktas, MIPI CSI

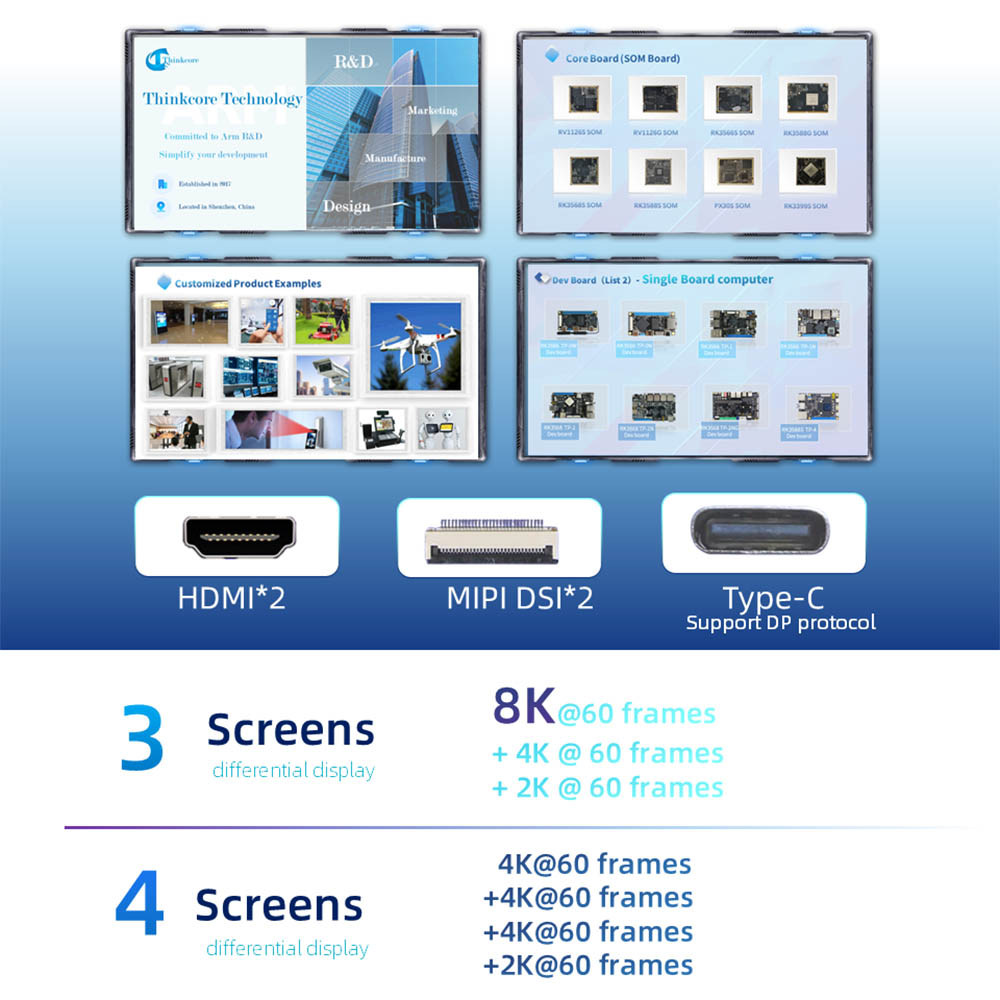

● Skirtingas ekrano ekranas: palaiko trijų ekranų heterogeninį ekraną ir keturių ekranų heterogeninį ekraną. HDMI*2; MIPI DSI*2; C tipas (palaiko DP protokolą)

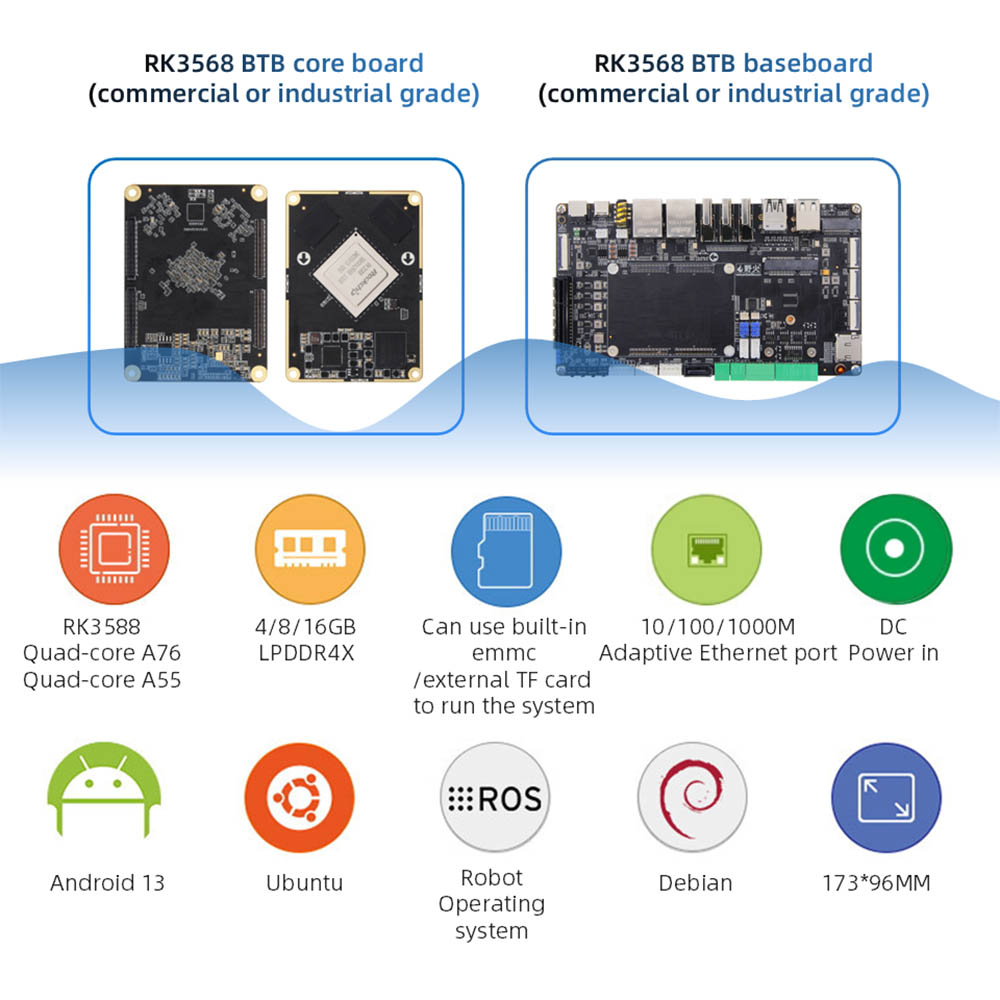

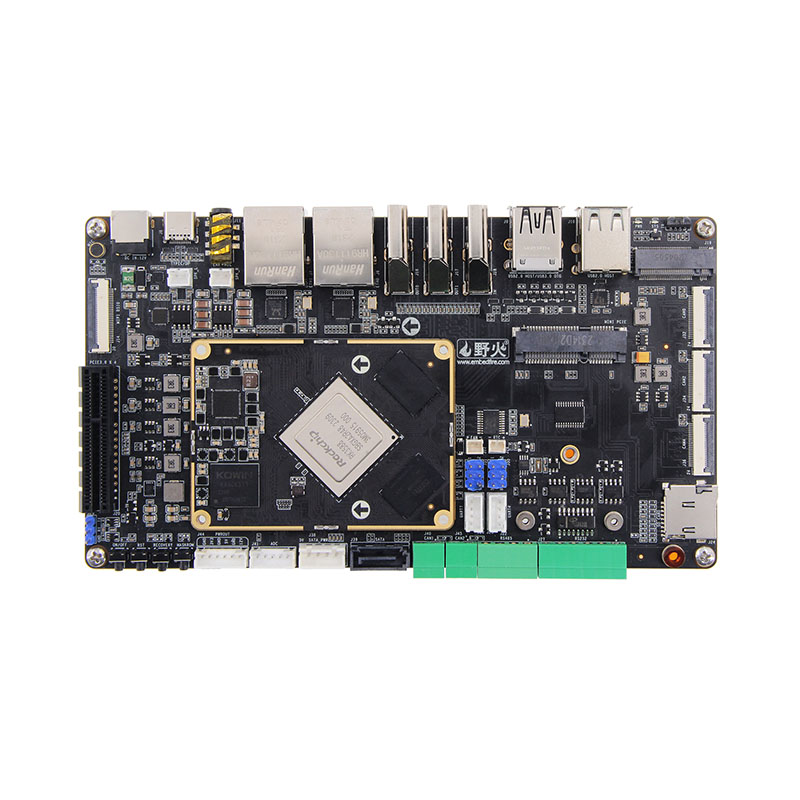

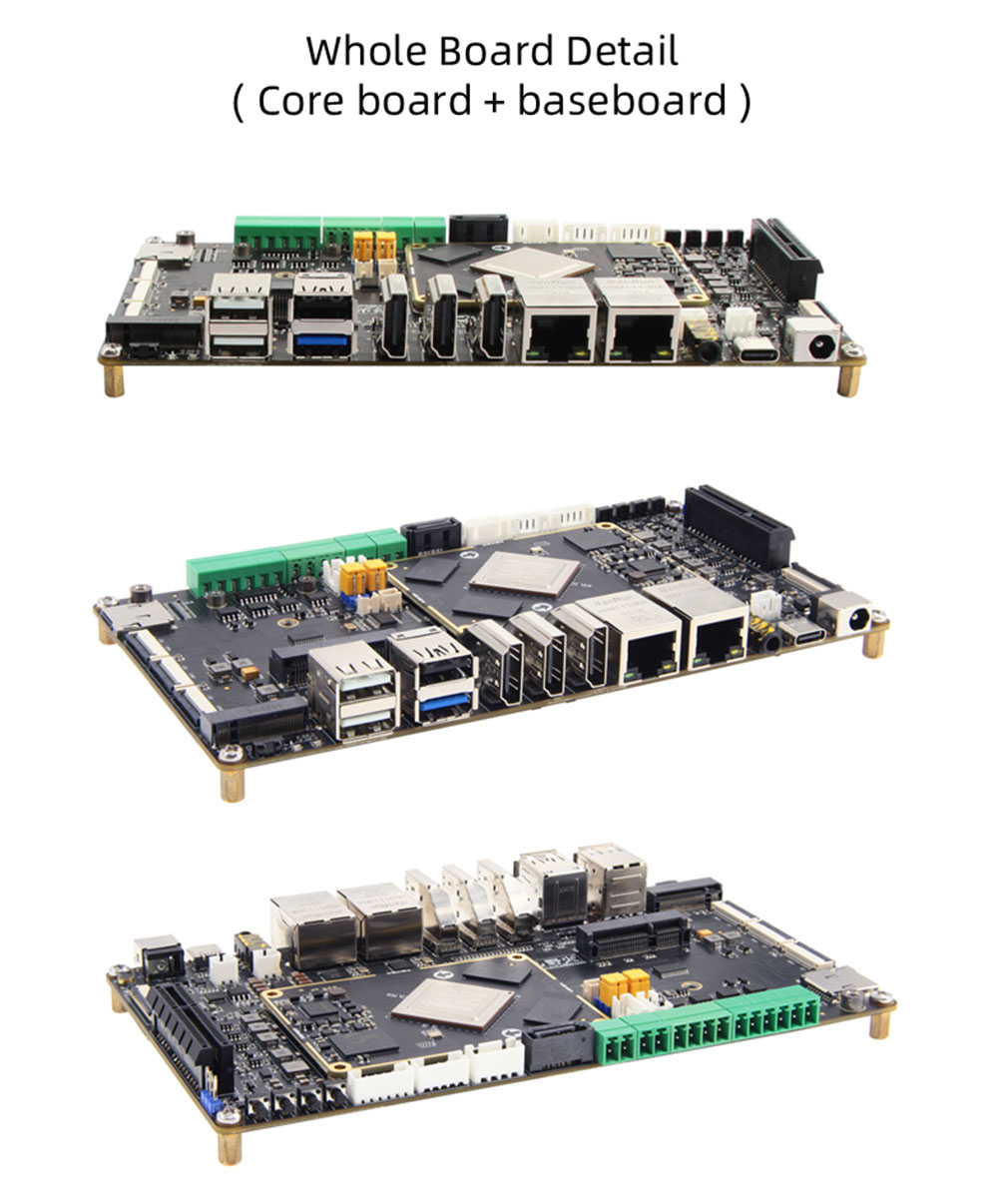

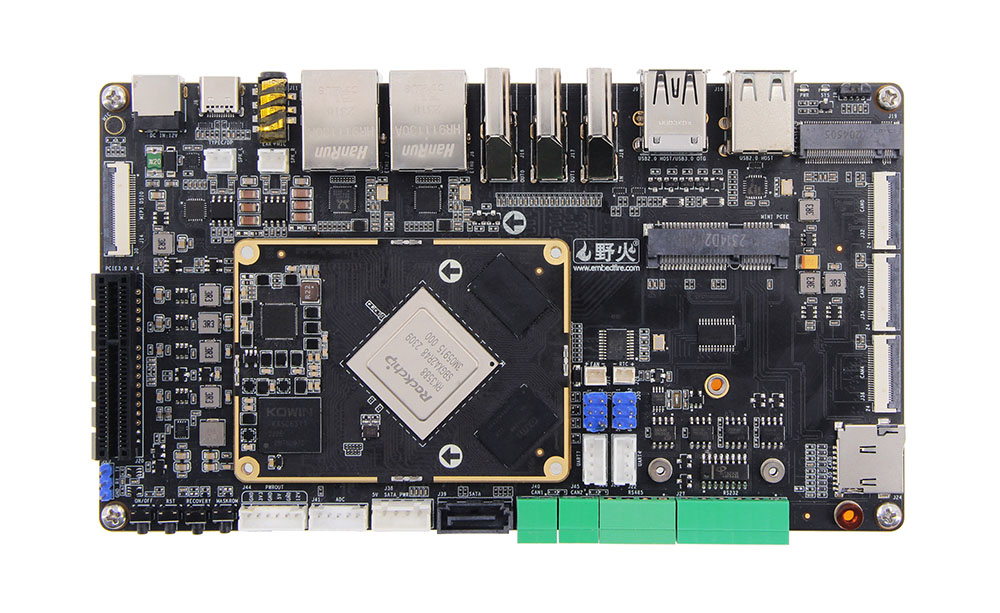

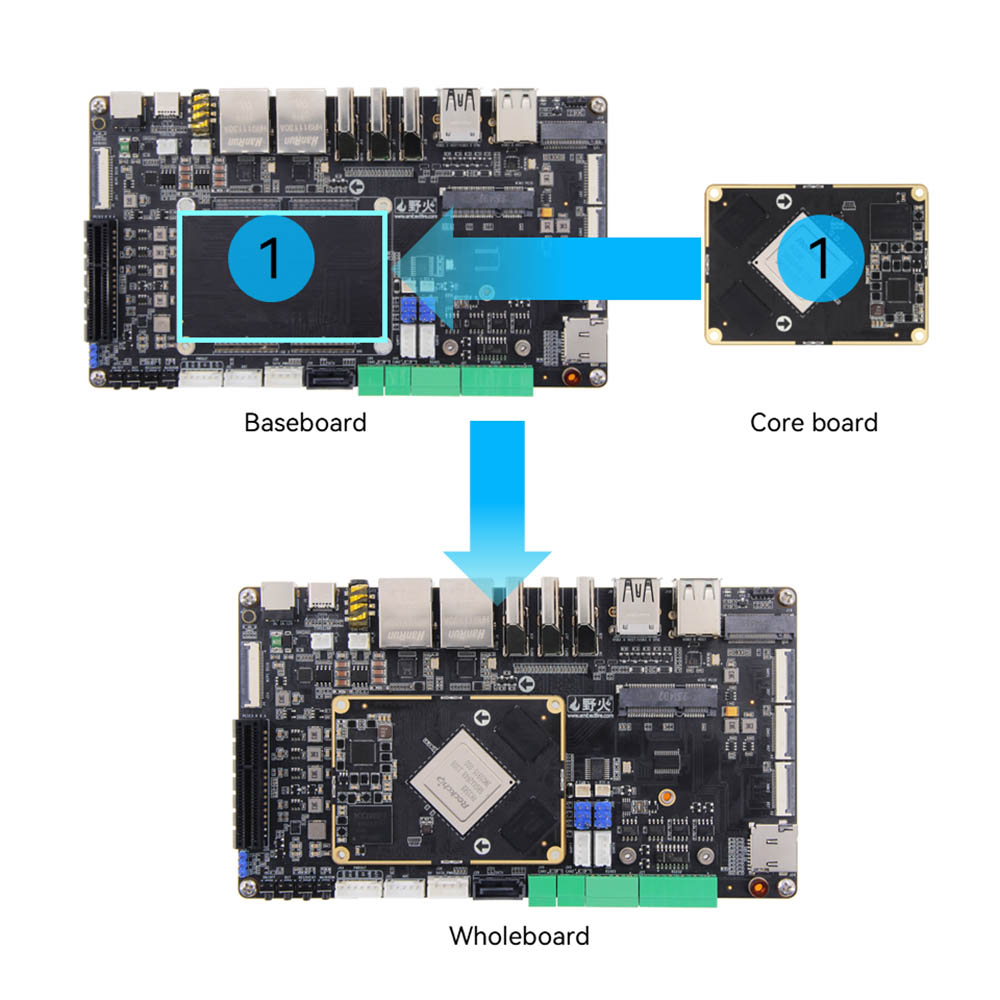

„BTB“ pagrindinę plokštę sudaro pagrindinė lenta ir vežėjų lenta/ grindjuostė.

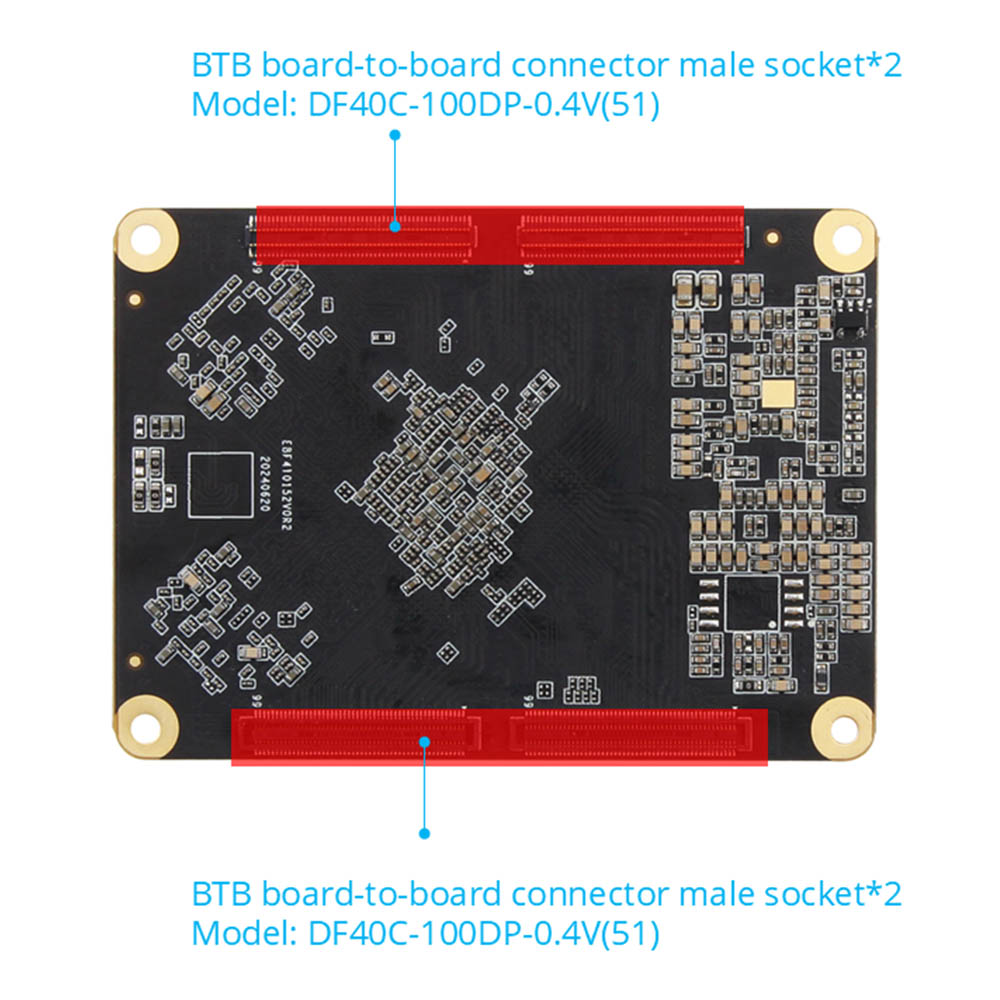

● Jungtis: vyriška jungtis: DF40C-100DP-0.4V (51) Moteriška jungtis: DF40C-100DS-0,4 V (51)

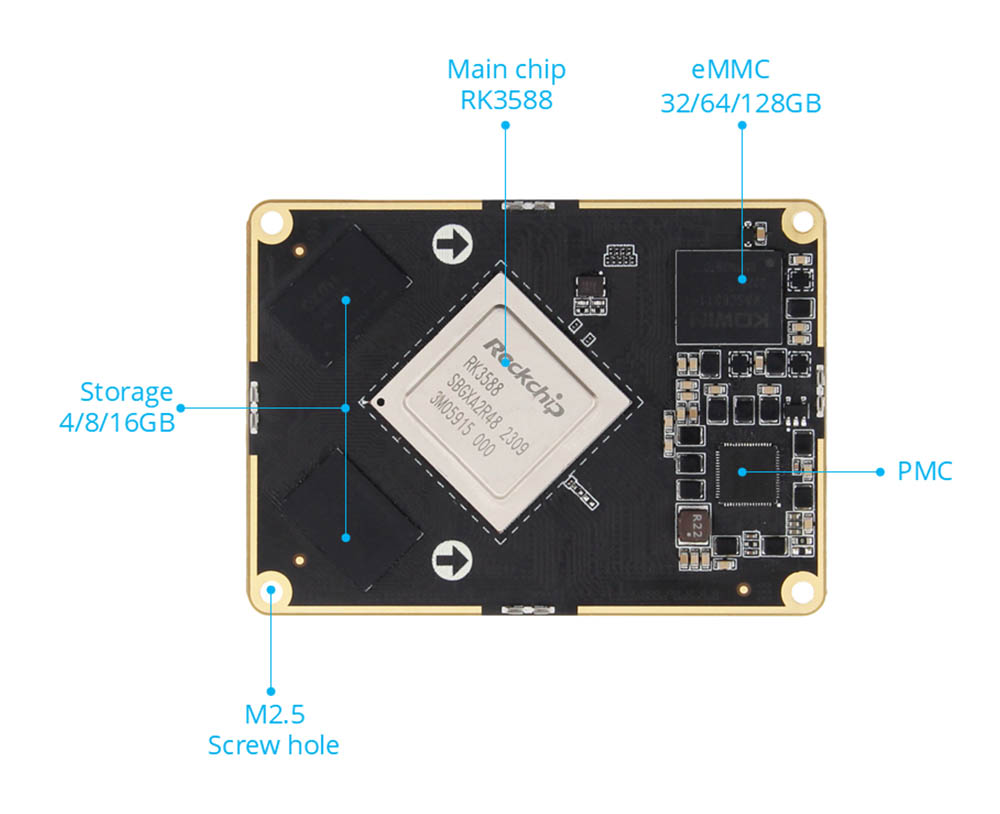

● Pagrindinis lustas: RK3588 (keturių branduolių A76 + keturių branduolių A55, Mali-G610, 6TOPS skaičiavimo galia) BTB veda į 400 kaiščių, 0,5 mm tarpus, lemia visus I0
● Atmintis: 4/8/16GB, LPDDR4/4X
● Sandėliavimas: 32/64/128GB. EMMC

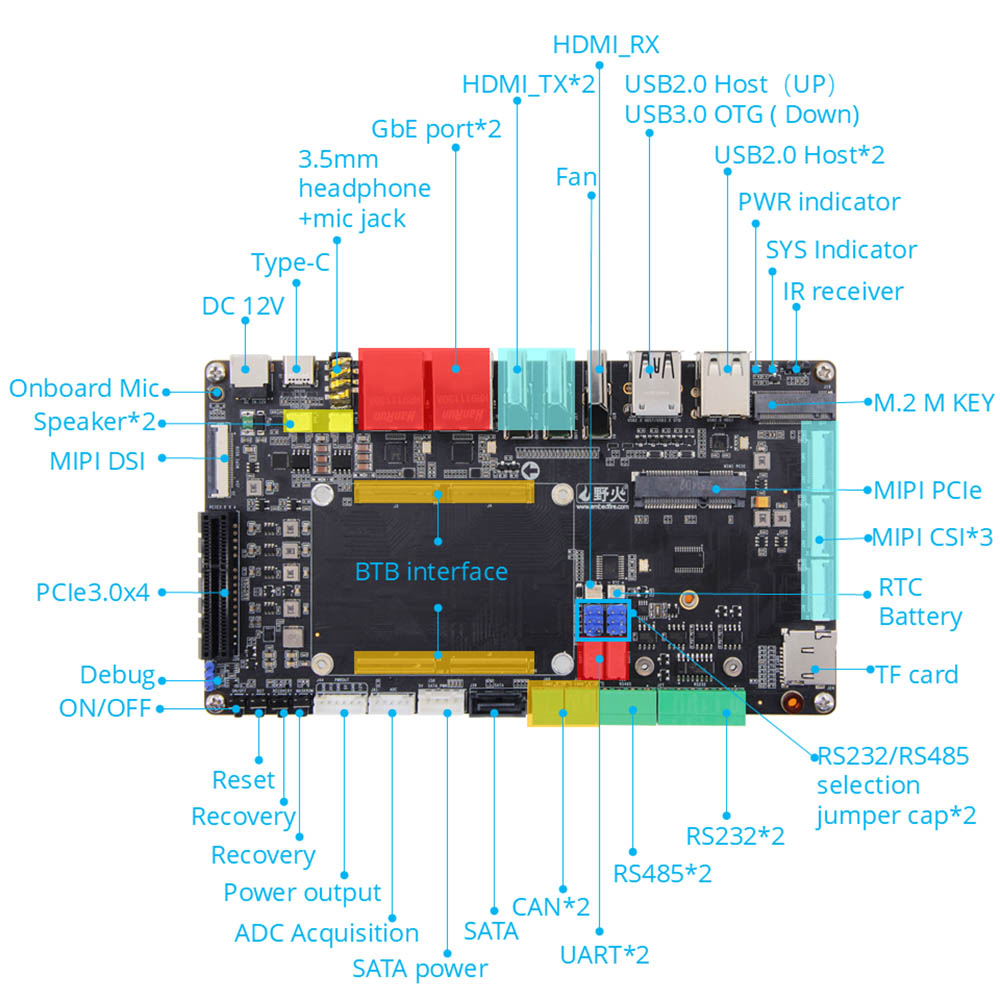

● Jungtis: Vyras: DF40C-100DP-0.4V (51) Moteris: DF40C-100DS-0.4V (51)
● Maitinimo sąsaja: 12v@2A DC įvestis, DC sąsaja*1; Galios išvesties sąsaja*1

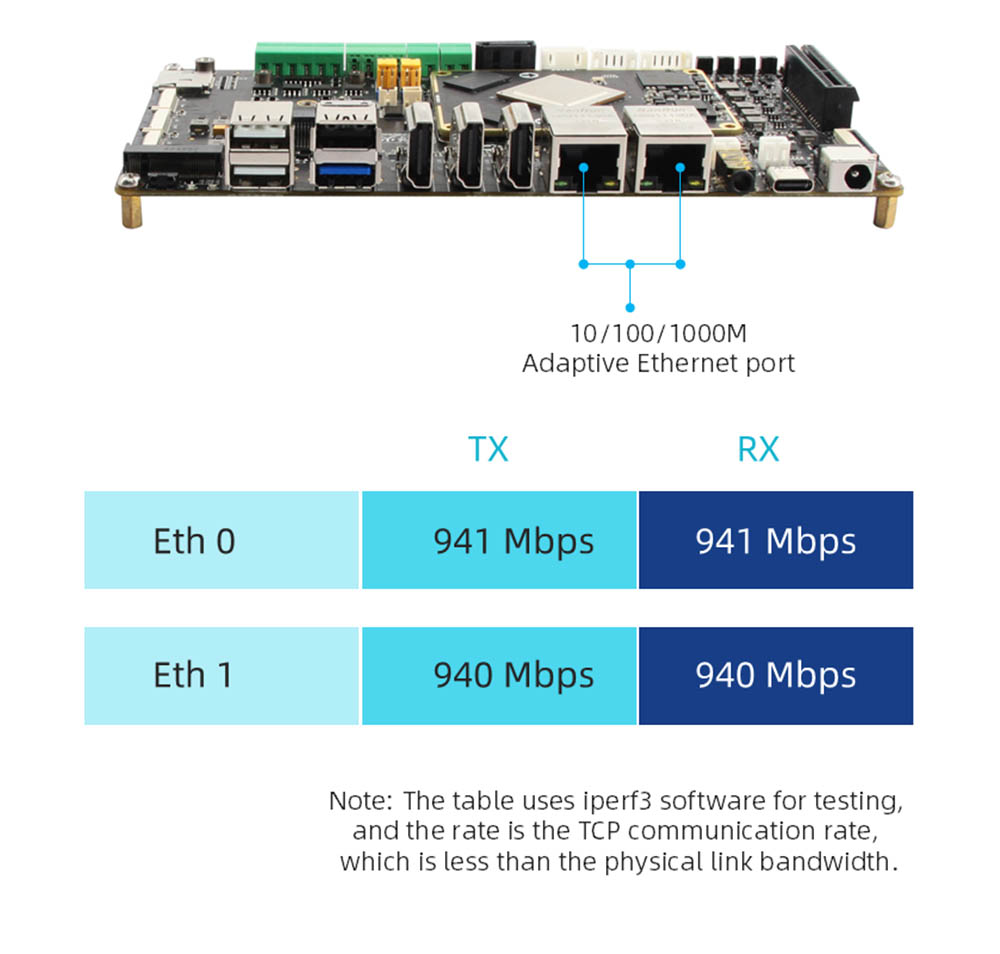

● „Ethernet“: „Gigabit Network“ prievadas*2, palaikymas 10/100/1000Mbps duomenų perdavimo greitis
● HDMI: HDMI12.0 įvestis*1, iki 3840x2160@60Fps; HDMI2.1 Išvesti
● MIPI-DSI: MIPI ekrano sąsaja*2 (priekis*1, atgal*1), galima prijungti prie „Wildfire MIPI“ ekrano, palaiko kelis ekranus su kitais ekranais; Vieno MIPI režimo maksimali skiriamoji geba 1920*1080@60Hz

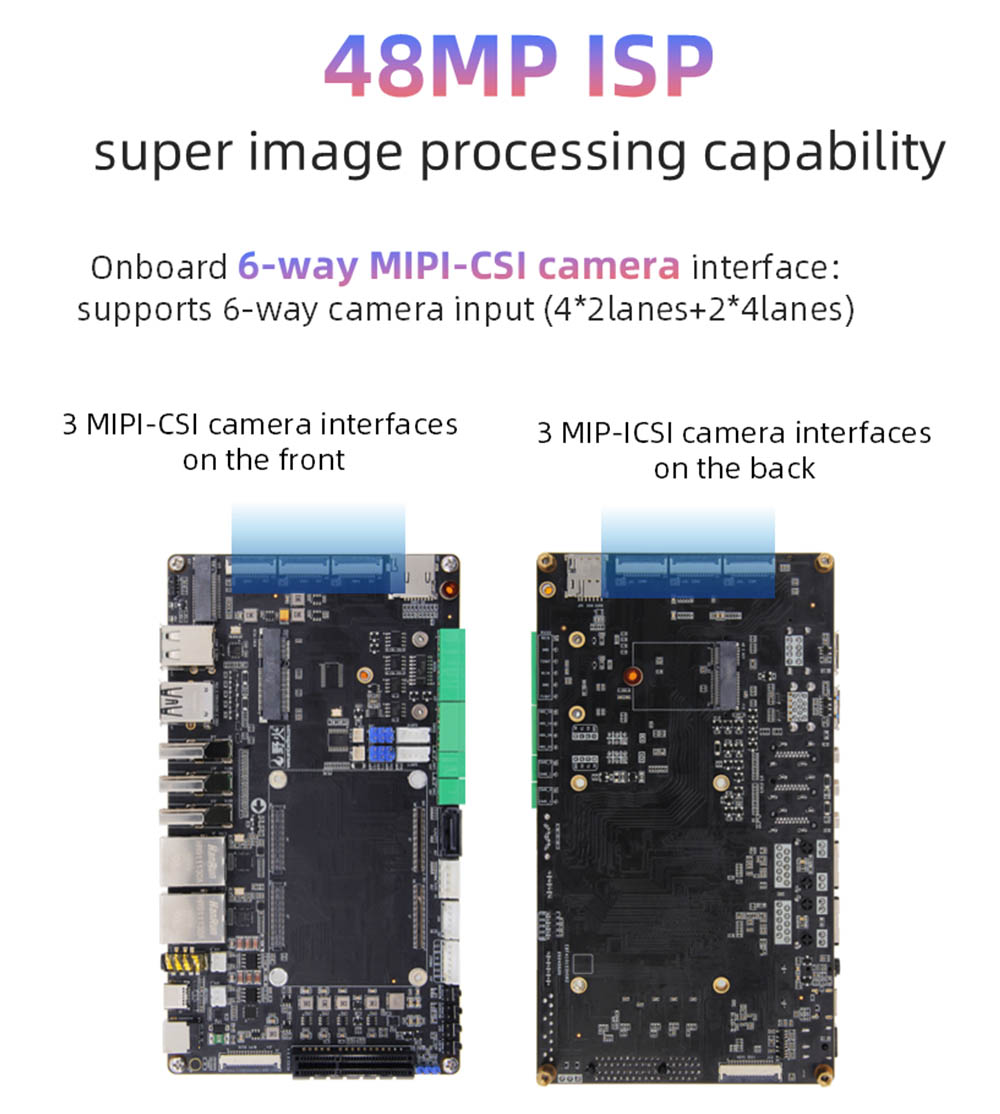

● MIPI-CSI: MIPI fotoaparato sąsaja*6 (priekis*3, atgal*3), galima prijungti prie „Wildfire MIPI“ kameros
● USB2.0: USB-HostType-A sąsaja*3
● USB3.0: USB-OTGTYPE-A sąsaja*1; C tipo sąsaja*1, gali būti naudojamas deginant programinę įrangą, palaiko DP1.4 protokolą

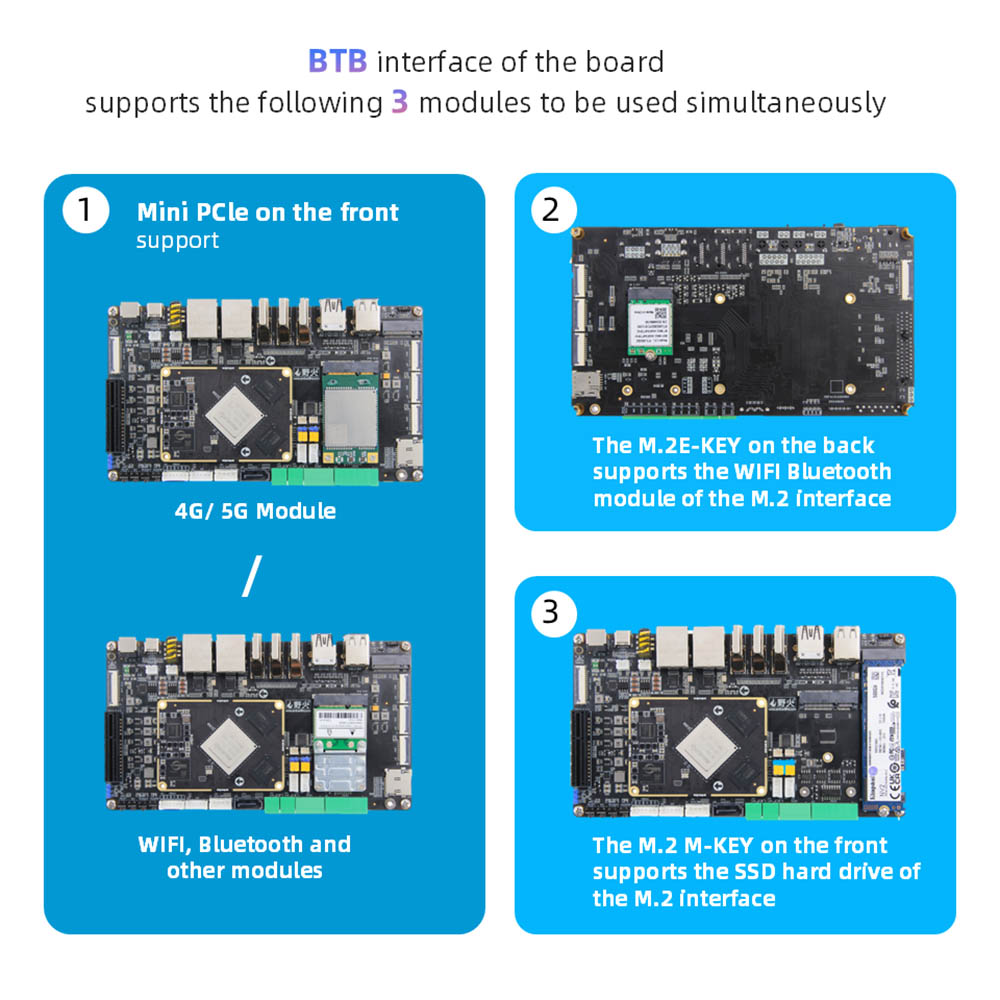

● PCLE sąsaja: „Mini-PCLE“ sąsaja*1, galima naudoti su viso aukščio arba pusės aukščio „WiFi“ tinklo plokštės, 4G modulio ar kitos „Mini-PCLE“ sąsajos moduliu: PCLE3.0x4 sąsaja*1
● M.2 sąsaja: M.2eKey sąsaja*1, palaiko M.2 e-raktų belaidžio tinklo kortelės modulį; M.2 m rakto sąsaja*1, palaiko M.2 M-Key Pcle3.0*4Lanes specifikacija 2280 standusis diskas
● TF kortelių laikiklis: „Micro SD“ (TF) kortelių laikiklis*1, palaiko TF kortelių įkrovos sistemą, iki 512 GB
● SIM kortelės laikiklis: SIM kortelės laikiklis*1, SIM kortelės funkcija turi būti naudojama su 4G moduliu
● SATA sąsaja: standartinė SATA sąsaja*1; SATA galios sąsaja*1, palaiko 12 V išėjimą
● Can: Can*2
● ADC: ADC įsigijimo sąsaja*1
● Derinimo serijinis prievadas:
● Derinimo serijinis prievadas*1 (UART2), numatytasis parametras 1500000-8-N-1; UART serijinis prievadas*2 (UART7 ir UART9); Rs232*2 (UART4 ir UART7);
● Rs485*2 (UART4 ir UART7); RS232/RS485 SERCHER JUMPER sąsaja*2
● Garsas: laive MIC mikrofonas*1; SPK garsiakalbio sąsaja*2, gali prijungti 3W galios garsiakalbio ausinių išvestį + mikrofono įvestis 2-in-1 sąsaja*1
● mygtukas: įjungimo/išjungimo mygtukas*1; „Maskrom“ mygtukas*1; Atkūrimo mygtukas*1; Atstatymo mygtukas*
● LED: galios indikatorius*1; Sistemos indikatorius*1
● Infraraudonųjų spindulių imtuvas: palaikykite infraraudonųjų spindulių nuotolinio valdymo funkciją
● RTC: RTC maitinimo lizdas*1
● ventiliatoriaus sąsaja: palaikykite 5 V arba 12 V ventiliatoriaus aušinimo įrengimą
● AI Edge Computing ： Smart Security ， Smart Transportation ， Smart City, Video Analytics.
● Pramoninė automatika: PLC valdymas, mašinos matymas.
● Robotika: AI varoma autonominė navigacija.
● transporto priemonės programos ： Pramogų automobilyje sistema, automobilio navigacijos sistema.
● Skaitmeniniai ženklai: 8K kelių ekranų reklama.
● Medicinos įranga: medicininiai endoskopai, ultragarsinės vaizdo sistemos
