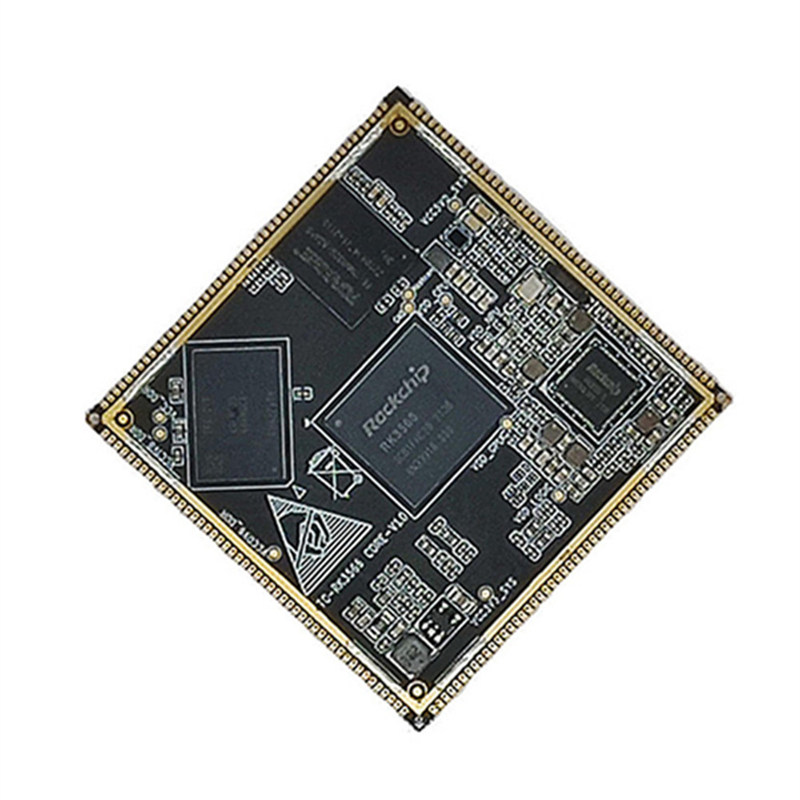

„ThinkCore“ yra pirmaujanti „China Rockchip RK3566“ pagrindinės lentos gamintojas.
• Tai palaiko dvigubo gigabito adaptyvių RJ45 Ethernet prievadų konfigūraciją, kuri gali pasiekti ir perduoti duomenis vidiniuose ir išoriniuose tinkluose per dvigubo tinklo prievadus, pagerindamas tinklo perdavimo efektyvumą; palaikant belaidį tinklą, palaikantį belaidį tinklą
• GPU palaiko „OpenGL ES3.2/2.0/1.1“, „Vulkan1.1“; VPU gali realizuoti 4K 60Fps H.265/H.264/VP9 vaizdo dekodavimą ir 1080p 100Fps H.265/H.264 Video kodavimas; NPU palaiko „Caffe“/„TensorFlow“ ir kitus pagrindinius architektūros modelių perjungimą vieno paspaudimo.
• „RK3566“ pritaiko 22 nm pažangią technologiją, kurios pagrindinis dažnis yra iki 2,0 GHz dažnio, CPU gali būti aprūpintas iki 8 GB atminties, kuri gali siekti 32 bitų pločio, o dažnis - iki 1600 MHz.
• RK3566 turi MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, EDP vaizdo sąsają, kuri gali palaikyti iki trijų ekranų su skirtingu ekrano išvestimi; Integruotas 8M ISP vaizdo signalo procesorius, kuris gali palaikyti dvigubas kameras ir HDR funkcijas;
• „TC-RK3566“ platforma palaiko „Android 11.0“, „Linux Buildroot“, „Ubuntu“ ir „Debian“ operacines sistemas. Sistema veikia stabiliai ir patikimai, SDK yra atvirojo kodo, kuris skatina nepriklausomą klientų vystymąsi.
|
Produkto majoras Parametrai |
|
|
Galios sąsaja |
12v@2a DC įvestis, DC sąsaja |
|
Pagrindinis lustas |
RK3568, keturratis „Cortex-A55，2.0GHz“ ， Mali-G52 |
|
RAM |
1/2/4/8GB ， lpddr4/4x ， 1560MHz |
|
Saugojimas |
8/32/64/128GB ， EMMC |
|
Ethernet |
2,5 g Ethernet uostas*2; 10/100/1000 m adaptyvusis eterneto prievadas*2 |
|
HDMI |
HDMI2.0 Ekrano sąsaja, Palaikykite dvigubo ekrano ekraną su MIPI-DSI |
|
MIPI-DSI |
MIPI ekranas Sąsaja, „Wildfire MIPI“ ekranas gali būti prijungtas, palaikykite dvigubą ekraną Ekranas su HDMI2.0 |
|
MIPI-chi |
MIPI kamera Sąsaja |
|
USB2.0 |
A tipas nurodo Sąsaja *1 (pagrindinis kompiuteris). C tipo sąsaja *1 (OTG), tai yra programinės įrangos deginimas sąsaja ir dalijamasi su galios sąsaja |
|
USB3.0 |
A tipo prievadas*1 (Šeimininkas) |
|
PCIE sąsaja |
Mini-pcie Sąsaja, galima naudoti su viso aukščio arba pusės aukščio „WiFi“ tinklo kortele, 4G modulis ar kiti „Mini-PCIE“ sąsajos moduliai |
|
SATA sąsaja |
Standartinė SATA Sąsaja |
|
Standžiojo disko PWR Tiekimo sąsaja |
palaiko 12 V. išvestis |
|
SIM kortelės savininkas |
SIM kortelė Funkciją reikia naudoti su 4G moduliu |
|
40pin sąsaja |
Suderinamas su „Raspberry Pi 40Pin“ sąsaja, palaiko PWM, GPIO, I²C, SPI, UART funkcijas |
|
Derinimo serialas uostas |
Numatytasis Parametras 1500000-8-N-1 |
|
TF denis |
Palaikykite „Micro SD“ (TF) Kortelių įkrovos sistema, iki 128 GB |
|
Garso prievadas |
Ausinių išvestis + Mikrofono įvestis 2 1 sąsajoje |
|
SPK garsiakalbis Sąsaja |
1W galios garsiakalbis gali būti prijungtas |
|
Mygtukas |
Maitinimo mygtukas, „Maskrom“ mygtukas; Atkūrimo mygtukas |
|
Infraraudonųjų spindulių imtuvas |
atramos infraraudonųjų spindulių nuotolinio valdymo funkcija |
|
Ventiliatoriaus sąsaja |
palaiko Ventiliatorių įrengimas šilumos išsklaidymui |
|
RTC akumuliatorius Sąsaja |
Palaiko RTC funkcija |
